結構與原理:

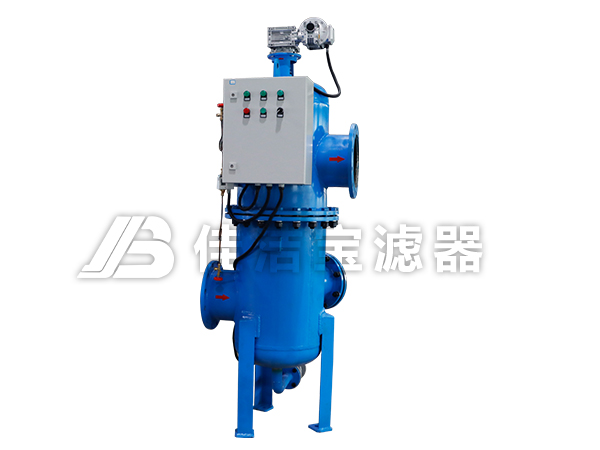

本過濾器主要由優質碳鋼或不銹鋼簡體、水流導向閥、差壓控制器、電動控制箱及排污裝置等所組成。當過濾器工作時，水流導向閥處于開啟狀態，水流由入口進入過濾器，經過濾網過濾后流入出口。本機采用壓差控制、定位控制自動清洗濾網。當自清洗過濾器進出口差壓達設定值或定時器達到預置時間時，電動控制箱發出信號，排污閥打開（水流導向閥處于開啟狀態），水流沖洗粘在濾網內壁上的雜志被進一步沖洗排出，當水流導向閥處于全關狀態下，水流被迫從過濾器進口段網孔進入濾網外側，大部分凈液從出口流出，一部分凈液又從濾網外側進入濾網內部（因為系統會處于泄壓狀態，濾網內部壓力小于外側壓力），從而對濾網進行反沖洗，特殊設備的Johnson網使得在濾網內部產生了噴射效果，任何雜志都被從光滑的內壁上沖走。當過濾器進出口壓差回復正常或定時器設定時間結束后，電動排污閥關閉，水流導向閥開啟。整個過程中，物料不斷流，實現了連續化、自動化生產。

特點:

①自清洗過濾器電動裝置②過濾精度可有200毫米-3500毫米③清洗方式簡單④可根據要求制成耐海水腐蝕外殼或不銹鋼本體⑤反沖洗不斷流，耗水量少：不超過總流量的1%

技術參數:

*電壓：220~380V，50HZ  工作壓力：≤1.0Mpa（超過此壓力，請訂貨時注明）  *工作溫度：≤150C    過濾精度：3500~130毫米   可任意時間 清洗，   *過濾精度及尺寸可按用戶要求定做，法蘭連接按GB-9119.8-88
