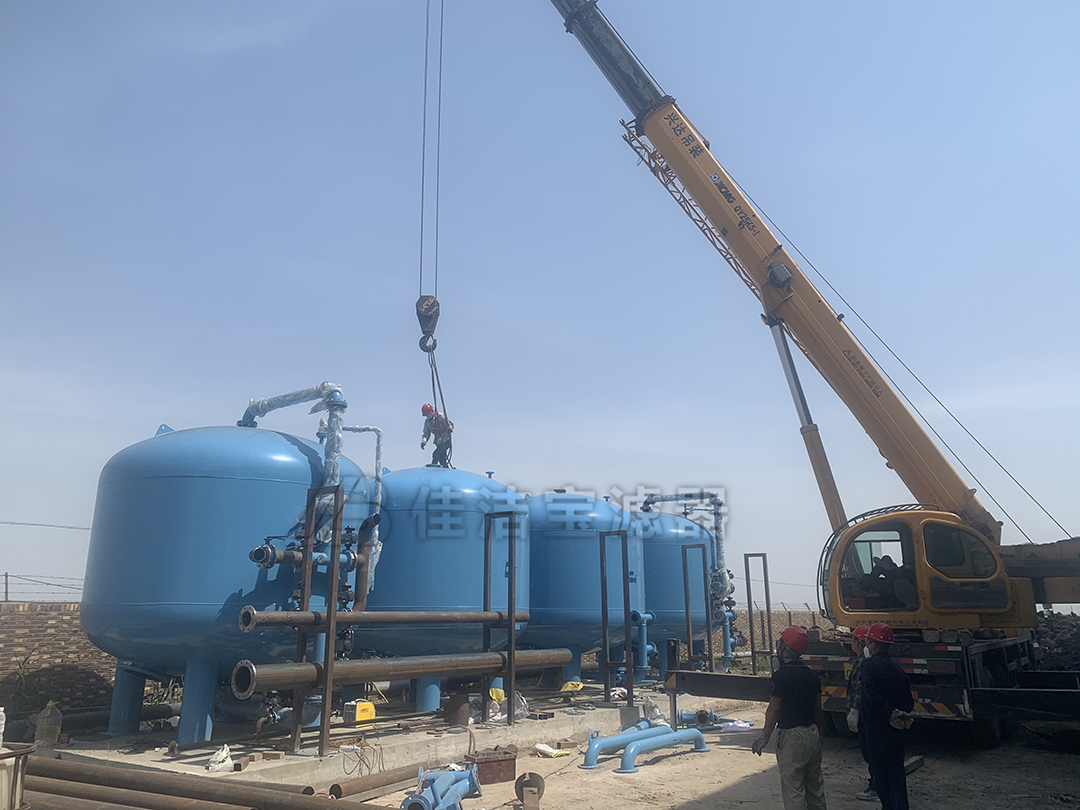

【案例】某化工廠多介質過濾器案例現場

某化工廠項目現場地表水、池塘水懸浮物高，滿足不了生產使用及超濾反滲透進水要求，需要通過多介質過濾器把濁度降下來，作為生產及超濾反滲透進水使用，替代原來的自來水。

參數要求

【總處理量】300m3/h

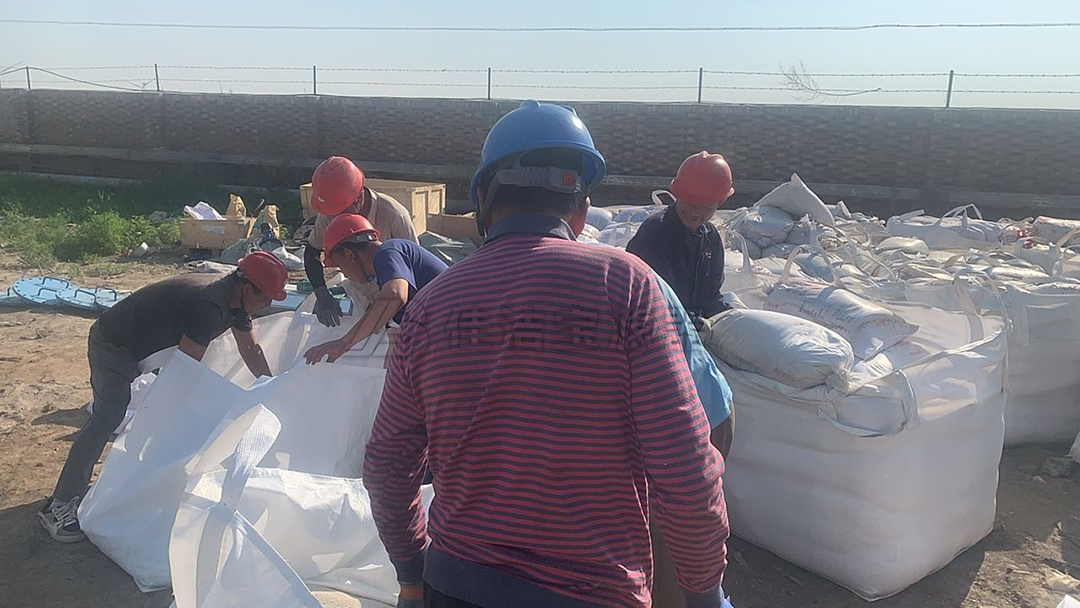

【濾料選擇】石英砂/活性炭

【進水濁度】30NTU/10NTU

【產水濁度】3NTU/INTU

【進水氯離子含量】500mg/L

【產水氯離子含量】112mg/L

【進水壓力】≥0.3MPA

【反洗耗水率】≤3%

【反洗強度】4-15L/s·m2

【反洗膨脹率】40-50%

【反洗歷時】5-7min

設計方案

【產品選型】多介質過濾器

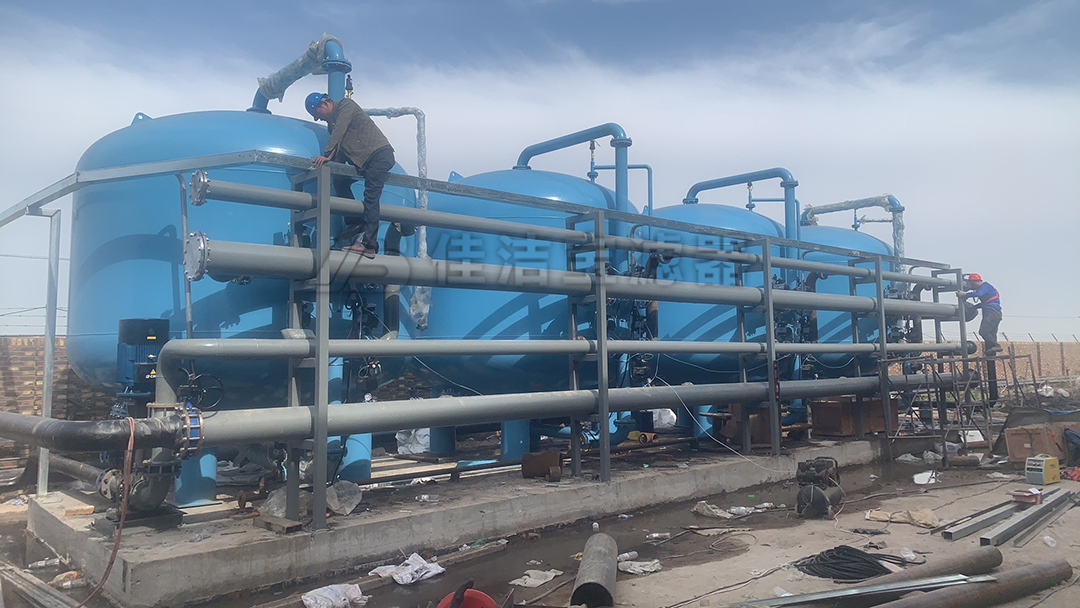

【設備組成】4臺并聯，單臺依次反洗

【控制方式】PLC自動

【進水主管道】DN250

【產水主管道】DN250

【排污主管道】DN250

【反洗進氣主管道】DN50

【反洗方式】氣洗+外源水反洗/壓差+定時

【防腐類型】主體碳鋼襯膠3mm，管道環氧樹脂

多介質過濾器控制方式

自動控制：

自動控制有定時和壓差兩個方式。在過濾時間定時器上設定過濾時間，當過濾時間到，啟動排污，排污時間由排污時間定時器設定，同時控制系統實時將系統壓差與用戶設定的壓差相比較，當系統壓差達到設定壓差時，過濾系統也進行清洗排污，排污時間由排污時間定時器設定。

根據工況現場調整時間雙系統控制不分主次，哪個先到先執行。排污時間到，停止清洗，系統恢復至其初始狀態，為下一個工序做好準備。

手動控制：

將操作面板上的手動/自動選擇開關撥到手動位置，過濾器進行排污

水樣對比

從工程效果來看，成功地將原水中的雜質等有害物質大幅去除，顯著提升了出水水質，達到了預期凈化目標，為后續的用水環節提供了可靠的保障，發揮了重要作用。

從項目進場到竣工交付，項目團隊全面推進、交叉施工，商務、技術、生產、安全全面協同，安裝、調試、電氣同步推進無縫銜接，目前，該設備已順利投入使用，為企業高質量發展打下堅實基礎。
